заглушки фланцевые АТК 24.200.02-90

заглушки фланцевые АТК 24.200.02-90


Продукция / Заглушки



Заглушки фланцевые  — это детали трубопровода, служащие для перекрытия подачи рабочей среды. Они устанавливаются в конце трубопроводов, а также при необходимости перекрытия их отдельных участков.

Заглушки АТК 24.200.02-90 широко применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

фланцевых заглушек АТК 24.200.02-90

Давление: 0,6–16 МПа (6–160 кгс/см2).

Диапазон рабочих температур: от –70 до +600°С.


Форма фланцевых заглушек аналогична фланцам, за исключением отсутствующего центрального отверстия. Производятся в пяти исполнениях:


  • с соединительным выступом;
  • с выступом;
  • с шипом;
  • под прокладку овального сечения;
  • с впадиной.


Представленные на сайте заглушки применяются во многих промышленных отраслях при транспортировке рабочих сред температурой от -70°C до +600°C и давлением до 160 кгс/см2.

Фланцевые заглушки изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4 и 5.

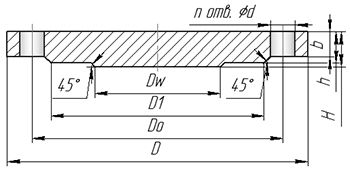

Заглушки фланцевые исполение 1

Заглушки с соединительным выступом на условное давление 1,0–4,0 МПа (10–40 кгс/см2).

заглушки фланцевые АТК 24.200.02-90

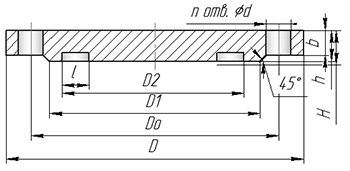

Заглушки фланцевые исполение 2

Заглушка с выступом на условное давление 1,0–6,3 МПа (10–63 кгс/см2).

заглушки фланцевые АТК 24.200.02-90

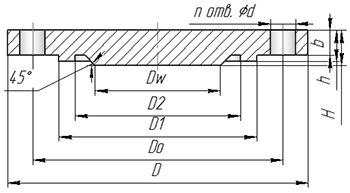

Заглушки фланцевые исполение 3


Заглушки с шипом на условное давление 0,6–6,3 МПа (6–63 кгс/см2), кроме размеров уплотнительных поверхностей под фторопластовые прокладки.

заглушки фланцевые АТК 24.200.02-90

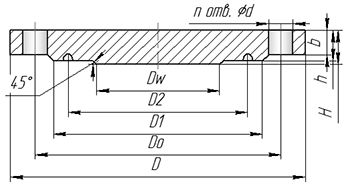

Заглушки фланцевые исполение 4

Заглушки под прокладку овального сечения на условное давление 6,3–16,0 МПа (63–160 кгс/см2).

заглушки фланцевые АТК 24.200.02-90



Заглушки фланцевые исполение 5

Заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см2).

заглушки фланцевые АТК 24.200.02-90



Заглушки изготавливаются в соответствии с требованиями настоящего альбома типовых конструкций по чертежам, утвержденным в установленном порядке.

Материал заглушек выбирается исходя из условий эксплуатации по ОСТ 26-291 из листового и полосового проката или поковок.

Заглушки рассчитаны на применение с прокладками эластичными, асбометаллическими спирально-навитыми и овального сечения.

Допускается изготовление сварных фитингов, в данном случае сварные швы подвергаются 100% контролю качества.



Примеры условных обозначений заглушки АТК 24.200.02-90:


Заглушка исполнения 1 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 09Г2С категории 6

Заглушка 1-100 -0,6 - 09Г2С -6 АТК 24.200.02-90


Заглушка исполнения 2 с условным проходом 80 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 09Г2С категории 6

Заглушка 2-80-1,6 - 09Г2С - 6 АТК 24.200.02-90


Заглушка исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 09Г2С категории 6

Заглушка 3-100-0,6 - 09Г2С - 6 АТК 24.200.02-90


То же, под фторопластовую прокладку
Заглушка 3-100-0,6Ф - 09Г2С - 6 АТК 24.200.02-90


Заглушка исполнения 4, условный проход 100 мм, условное давление 6,3 МПа (63 кгс/см2) из стали 09Г2С категории 6

Заглушка 4-100-6,3 - 09Г2С - 6 АТК 24.200.02-90


Заглушка исполнения 5, условный проход 80 мм, условное давление 4,0 МПа (40 кгс/см2) из стали 09Г2С категории 6

Заглушка 5-80-4,0 - 09Г2С - 6 АТК 24.200.02-90


Купить фланцевые заглушки АТК 24.200.02-90 можно в Челябинске в нашей компании по оптимальным ценам телефон +7(351)2309085.
