заглушки плоские приварные с ребрами ОСТ 34 10.759-97

заглушки плоские приварные с ребрами ОСТ 34 10.759-97


Продукция / Заглушки

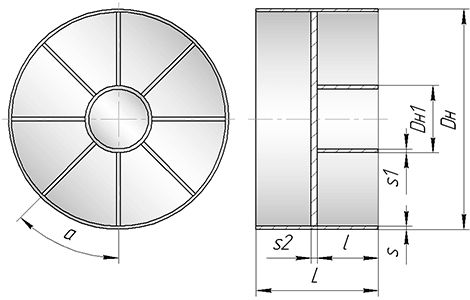

Плоские приварные заглушки с ребрами по ОСТ 34 10.759-97 из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

заглушки плоские приварные с ребрами ОСТ 34 10.759-97

Плоские приварные заглушки с ребрами предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение плоских приварных заглушек с ребрами по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.

Пределы применения плоских приварных заглушек с ребрами приведены в таблице 1.

Таблица 1

Условное давление Ру, МПа (кгс/см2)

Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочем среды, °С

200

250

300

350

400

425

4,00 (40,0)

-

-

-

-

-

2,0 (20,0)

2,50 (25,0)

2,20 (22,0)

2,20 (22,0)

1,90 (19,0)

1,7 (17)

-

-

1,60 (16,0)

1,60 (16,0)

1,40 (14,0)

1,20 (12,0)

-

-

-

1,00 (10,0)

1,00 (10,0)

0,90 (9,0)

0,75 (7,5)

-

-

-

0,63 (6,3)

0,60 (6,0)

0,54 (5,4)

0,48 (4,8)

-

-

-

0,40 (4,0)

0,40 (4,0)

0,35 (3,5)

0,30 (3,0)

-

-

-

0,25 (2,5)

0,25 (2,5)

0,23 (2,3)

0,19 (1,9)

-

-

-

Для трубопроводов тепловых сетей допускается применение плоских приварных заглушек на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.


Номенклатура поставляемых изделий:

Обозначение

Ру, МПа
(кгс/см2)

Dу, мм

Dн, мм

S, мм

l, мм

h, мм

Масса, кг

Заглушка 300-4,0 ОСТ 34 10-759-97

4,0 (40)

300

325

8

100

5

29,9

Заглушка 350-4,0 ОСТ 34 10-759-97

4,0 (40)

350

377

9

110

5

46,6

Заглушка 400-4,0 ОСТ 34 10-759-97

4,0 (40)

400

426

9

130

5

62,4

Заглушка 400-2,5 ОСТ 34 10-759-97

2,5 (25)

400

426

9

110

5

54,9

Заглушка 500-2,5 ОСТ 34 10-759-97

2,5 (25)

500

530

8

150

5

76,1

Заглушка 500-1,6 ОСТ 34 10-759-97

1,6 (16)

500

530

8

120

5

72,5

Заглушка 600-2,5 ОСТ 34 10-759-97

2,5 (25)

600

630

12

160

5

134,7

Заглушка 600-1,6 ОСТ 34 10-759-97

1,6 (16)

600

630

8

150

5

102,1

Заглушка 600-1,0 ОСТ 34 10-759-97

1,0 (10)

600

630

8

130

5

86,7

Заглушка 700-2,5 ОСТ 34 10-759-97

2,5 (25)

700

720

9

170

6

160,6

Заглушка 700-1,6 ОСТ 34 10-759-97

1,6 (16)

700

720

9

160

5

140

Заглушка 700-1,0 ОСТ 34 10-759-97

1,0 (10)

700

720

9

150

5

116,7

Заглушка 700-0,6 ОСТ 34 10-759-97

0,6 (6)

700

720

9

130

8

97,2

Заглушка 800-2,5 ОСТ 34 10-759-97

2,5 (25)

800

820

11

190

7

239,2

Заглушка 800-1,6 ОСТ 34 10-759-97

1,6 (16)

800

820

9

170

5

194,2

Заглушка 800-1,0 ОСТ 34 10-759-97

1,0 (10)

800

820

9

160

5

157,9

Заглушка 800-0,6 ОСТ 34 10-759-97

0,6 (6)

800

820

9

140

5

138

Заглушка 1000-2,5 ОСТ 34 10-759-97

2,5 (25)

1000

1020

14

220

7

446

Заглушка 1000-1,6 ОСТ 34 10-759-97

1,6 (16)

1000

1020

10

200

7

339,7

Заглушка 1000-0,6 ОСТ 34 10-759-97

0,6 (6)

1000

1020

10

140

7

244,8

Заглушка 1200-1,6 ОСТ 34 10-759-97

1,6 (16)

1200

1220

11

230

7

550,8

Заглушка 1200-1,0 ОСТ 34 10-759-97

1,0 (10)

1200

1220

11

200

5

446,8

Заглушка 1200-0,6 ОСТ 34 10-759-97

0,6 (6)

1200

1220

11

160

5

375,5

Заглушка 1200-0,4 ОСТ 34 10-759-97

0,4 (4)

1200

1220

11

150

5

326

Заглушка 1200-0,25 ОСТ 34 10-759-97

0,25 (2,5)

1200

1220

11

150

8

279,2

Заглушка 1400-1,6 ОСТ 34 10-759-97

1,0 (10)

1400

1420

14

230

6

718,6

Заглушка 1400-0,6 ОСТ 34 10-759-97

0,6 (6)

1400

1420

14

200

5

594,5

Заглушка 1400-0,4 ОСТ 34 10-759-97

0,4 (4)

1400

1420

14

160

5

534,7

Заглушка 1400-0,25 ОСТ 34 10-759-97

0,25 (2,5)

1400

1420

14

150

8

439,4

Заглушка 1600-1,0 ОСТ 34 10-759-97

1,0 (10)

1600

1620

14

250

7

1022,5

Заглушка 1600-0,6 ОСТ 34 10-759-97

0,6 (6)

1600

1620

14

190

7

924,9

Заглушка 1600-0,4 ОСТ 34 10-759-97

0,4 (4)

1600

1620

14

180

5

721,6

Заглушка 1600-0,25 ОСТ 34 10-759-97

0,25 (2,5)

1600

1620

14

140

5

672,9


Пример условного обозначения плоской приварной заглушки с ребрами для трубопровода Dу 800 мм, на условное давление Ру 1,6 МПа:

Заглушка 800-1,6 ОСТ 34 10-759-97


Заглушки плоские приварные с ребрами ОСТ 34 10.759-97 продажа в Челябинске по договорным ценам, телефон +7 (351) 2309085.
