Фланцевые заглушки с соединительным выступом ОСТ 34-10-428-90 из коррозионностойкой стали 08Х18Н10Т, 12Х18Н10Т для трубопроводов атомных станций, на которые распространяются правила НП -045 и СНиП 3.05.05.

заглушки фланцевые ОСТ 34-10-428-90



Пределы применения заглушек приведены в таблице 1.

Таблица 1

Условное давление, PN

Рабочее давление Р раб, МПа (кгс/см2 ),
для температуры среды

200° С

300° С

0,25

0,25 (2,5)

0,22 (2,2)

0,63

0,60 (6,0)

0,56 (5,6)

1

1,00(10,0)

0,90 (9,0)

1,6

1,60(16,0)

1,40(14,0)

2,5

2,20 (22,0)

2,20 (22,0)

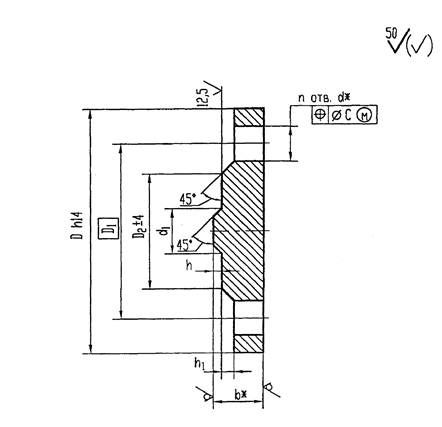

Конструкция и размеры фланцевых заглушек с соединительным выступом  см. указанным на рисунке и в таблице 1.



фланцевые заглушки по ОСТ 34-10-428-90 изготовливаются методом штамповки из коррозионностойкой стали.



Обозначение

Условное
давление PN, МПа

Условный
проход DN, мм

D, мм

Масса, кг

Заглушка 10-0,25 01 ОСТ 34-10-428-90

0,25

10

75

0,20

Заглушка 15-0,25 02 ОСТ 34-10-428-90

0,25

15

80

0,24

Заглушка 20-0,25 03 ОСТ 34-10-428-90

0,25

20

90

0,31

Заглушка 25-0,25 04 ОСТ 34-10-428-90

0,25

25

100

0,40

Заглушка 32-0,25 05 ОСТ 34-10-428-90

0,25

32

120

0,57

Заглушка 50-0,25 06 ОСТ 34-10-428-90

0,25

50

140

0,99

Заглушка 65-0,25 07 ОСТ 34-10-428-90

0,25

65

160

1,24

Заглушка 80-0,25 08 ОСТ 34-10-428-90

0,25

80

185

1,79

Заглушка 100-0,25 09 ОСТ 34-10-428-90

0,25

100

205

2,26

Заглушка 120-0,25 10 ОСТ 34-10-428-90

0,25

125

235

3,67

Заглушка 150-0,25 11 ОСТ 34-10-428-90

0,25

150

260

4,61

Заглушка 200-0,25 12 ОСТ 34-10-428-90

0,25

200

315

7,07

Заглушка 250-0,25 13 ОСТ 34-10-428-90

0,25

250

370

9,93

Заглушка 300-0,25 14 ОСТ 34-10-428-90

0,25

300

435

15,03

Заглушка 350-0,25 15 ОСТ 34-10-428-90

0,25

350

485

19,14

Заглушка 400-0,25 16 ОСТ 34-10-428-90

0,25

400

535

27,02

Заглушка 500-0,25 17 ОСТ 34-10-428-90

0,25

500

640

44,72

Заглушка 600-0,25 18 ОСТ 34-10-428-90

0,25

600

755

76,14

Заглушка 700-0,25 19 ОСТ 34-10-428-90

0,25

700

860

105,92

Заглушка 800-0,25 20 ОСТ 34-10-428-90

0,25

800

975

159,75

Заглушка 900-0,25 21 ОСТ 34-10-428-90

0,25

900

1075

210,37

Заглушка 1000-0,25 22 ОСТ 34-10-428-90

0,25

1000

1175

270,78

Заглушка 1200-0,25 23 ОСТ 34-10-428-90

0,25

1200

1375

396,67

Заглушка 10-0,6 24 ОСТ 34-10-428-90

0,63

10

75

0,26

Заглушка 15-0,6 25 ОСТ 34-10-428-90

0,63

15

80

0,31

Заглушка 20-0,6 26 ОСТ 34-10-428-90

0,63

20

90

0,40

Заглушка 25-0,6 27 ОСТ 34-10-428-90

0,63

25

100

0,51

Заглушка 32-0,6 28 ОСТ 34-10-428-90

0,63

32

120

0,74

Заглушка 50-0,6 29 ОСТ 34-10-428-90

0,63

50

140

1,22

Заглушка 65-0,6 30 ОСТ 34-10-428-90

0,63

65

160

1,55

Заглушка 80-0,6 31 ОСТ 34-10-428-90

0,63

80

185

2,19

Заглушка 100-0,6 32 ОСТ 34-10-428-90

0,63

100

205

2,77

Заглушка 125-0,6 33 ОСТ 34-10-428-90

0,63

125

235

4,33

Заглушка 150-0,6 34 ОСТ 34-10-428-90

0,63

150

260

5,41

Заглушка 200-0,6 35 ОСТ 34-10-428-90

0,63

200

315

8,27

Заглушка 250-0,6 36 ОСТ 34-10-428-90

0,63

250

370

11,58

Заглушка 300-0,6 37 ОСТ 34-10-428-90

0,63

300

435

17,29

Заглушка 350-0,6 38 ОСТ 34-10-428-90

0,63

350

485

24,98

Заглушка 400-0,6 39 ОСТ 34-10-428-90

0,63

400

535

34,00

Заглушка 500-0,6 40 ОСТ 34-10-428-90

0,63

500

640

59,73

Заглушка 600-0,6 41 ОСТ 34-10-428-90

0,63

600

755

94,79

Заглушка 700-0,6 42 ОСТ 34-10-428-90

0,63

700

860

150,93

Заглушка 800-0,6 43 ОСТ 34-10-428-90

0,63

800

975

217,98

Заглушка 900-0,6 44 ОСТ 34-10-428-90

0,63

900

1075

300,00

Заглушка 1000-0,6 45 ОСТ 34-10-428-90

0,63

1000

1175

387,42

Заглушка 1200-0,6 46 ОСТ 34-10-428-90

0,63

1200

1400

687,91

Заглушка 10-1,0 47 ОСТ 34-10-428-90

1,00

10

90

0,38

Заглушка 15-1,0 48 ОСТ 34-10-428-90

1,00

15

95

0,43

Заглушка 20-1,0 49 ОСТ 34-10-428-90

1,00

20

105

0,55

Заглушка 25-1,0 50 ОСТ 34-10-428-90

1,00

25

115

0,67

Заглушка 32-1,0 51 ОСТ 34-10-428-90

1,00

32

135

0,92

Заглушка 50-1,0 52 ОСТ 34-10-428-90

1,00

50

160

1,56

Заглушка 65-1,0 53 ОСТ 34-10-428-90

1,00

65

180

2,05

Заглушка 80-1,0 54 ОСТ 34-10-428-90

1,00

80

195

2,46

Заглушка 100-1,0 55 ОСТ 34-10-428-90

1,00

100

215

2,99

Заглушка 125-1,0 56 ОСТ 34-10-428-90

1,00

125

245

4,72

Заглушка 150-1,0 57 ОСТ 34-10-428-90

1,00

150

280

6,11

Заглушка 200-1,0 58 ОСТ 34-10-428-90

1,00

200

335

10,53

Заглушка 250-1,0 59 ОСТ 34-10-428-90

1,00

250

390

16,23

Заглушка 300-1,0 60 ОСТ 34-10-428-90

1,00

300

440

25,98

Заглушка 350-1,0 61 ОСТ 34-10-428-90

1,00

350

500

35,22

Заглушка 400-1,0 62 ОСТ 34-10-428-90

1,00

400

565

52,58

Заглушка 500-1,0 63 ОСТ 34-10-428-90

1,00

500

670

91,39

Заглушка 600-1,0 64 ОСТ 34-10-428-90

1,00

600

780

142,54

Заглушка 700-1,0 65 ОСТ 34-10-428-90

1,00

700

895

228,70

Заглушка 800-1,0 66 ОСТ 34-10-428-90

1,00

800

1010

306,48

Заглушка 900-1,0 67 ОСТ 34-10-428-90

1,00

900

1110

432,40

Заглушка 1000-1,0 68 ОСТ 34-10-428-90

1,00

1000

1220

570,03

Заглушка 10-1,6 69 ОСТ 34-10-428-90

1,60

10

90

0,38

Заглушка 15-1,6 70 ОСТ 34-10-428-90

1,60

15

95

0,43

Заглушка 20-1,6 71 ОСТ 34-10-428-90

1,60

20

103

0,55

Заглушка 25-1,6 72 ОСТ 34-10-428-90

1,60

25

115

0,67

Заглушка 32-1,6 73 ОСТ 34-10-428-90

1,60

32

135

0,92

Заглушка 50-1,6 74 ОСТ 34-10-428-90

1,60

50

160

1,56

Заглушка 65-1,6 75 ОСТ 34-10-428-90

1,60

65

180

2,05

Заглушка 80-1,6 76 ОСТ 34-10-428-90

1,60

80

195

2,46

Заглушка 100-1,6 77 ОСТ 34-10-428-90

1,60

100

215

3,53

Заглушка 125-1,6 78 ОСТ 34-10-428-90

1,60

125

245

4,72

Заглушка 150-1,6 79 ОСТ 34-10-428-90

1,60

150

280

7,03

Заглушка 200-1,6 80 ОСТ 34-10-428-90

1,60

200

335

12,94

Заглушка 250-1,6 81 ОСТ 34-10-428-90

1,60

250

405

21,88

Заглушка 300-1,6 82 ОСТ 34-10-428-90

1,60

300

460

32,38

Заглушка 350-1,6 83 ОСТ 34-10-428-90

1,60

350

520

47,83

Заглушка 400-1,6 84 ОСТ 34-10-428-90

1,60

400

580

68,54

Заглушка 500-1,6 85 ОСТ 34-10-428-90

1,60

500

710

118,89

Заглушка 600-1,6 86 ОСТ 34-10-428-90

1,60

600

840

206,51

Заглушка 700-1,6 87 ОСТ 34-10-428-90

1,60

700

910

285,08

Заглушка 800-1,6 88 ОСТ 34-10-428-90

1,60

800

1020

378,14

Заглушка 10-2,5 89 ОСТ 34-10-428-90

2,50

10

90

0,38

Заглушка 15-2,5 90 ОСТ 34-10-428-90

2,50

15

95

0,43

Заглушка 20-2,5 91 ОСТ 34-10-428-90

2,50

20

105

0,55

Заглушка 25-2,5 92 ОСТ 34-10-428-90

2,50

25

115

0,67

Заглушка 32-2,5 93 ОСТ 34-10-428-90

2,50

32

135

0,92

Заглушка 50-2,5 94 ОСТ 34-10-428-90

2,50

50

150

1,56

Заглушка 65-2,5 95 ОСТ 34-10-428-90

2,50

65

180

2,30

Заглушка 80-2,5 96 ОСТ 34-10-428-90

2,50

80

195

3,23

Заглушка 100-2,5 97 ОСТ 34-10-428-90

2,50

100

230

5,10

Заглушка 125-2,5 98 ОСТ 34-10-428-90

2,50

125

270

7,88

Заглушка 150-2,5 99 ОСТ 34-10-428-90

2,50

150

300

11,58

Заглушка 200-2,5 100 ОСТ 34-10-428-90

2,50

200

360

19,22

Заглушка 250-2,5 101 ОСТ 34-10-428-90

2,50

250

425

33,57

Заглушка 300-2,5 102 ОСТ 34-10-428-90

2,50

300

485

48,07

Заглушка 350-2,5 103 ОСТ 34-10-428-90

2,50

350

550

74,93

Заглушка 400-2,5 104 ОСТ 34-10-428-90

2,50

400

610

99,98

Заглушка 500-2,5 105 ОСТ 34-10-428-90

2,50

500

730

180,54

Заглушка 600-2,5 106 ОСТ 34-10-428-90

2,50

600

840

195,74


Пример условного обозначения фланцевых заглушек с условным проходом 500 мм, давлением 2,5 МПа:

Заглушка 500-2,5 105 ОСТ 34-10-428-90


Пример условного обозначения фланцевой заглушки с соединительным выступом Ду 50 мм Ру 0,25 МПа:

Заглушка 50-0,25 06 ОСТ 34-10-428-90,
где 06 - условное обозначение по отраслевому стандарту.
