переход сварной ОСТ 34 10.753-97


переходы сварные ОСТ 34 10.753-97


Продукция / Детали трубопроводов / Переходы

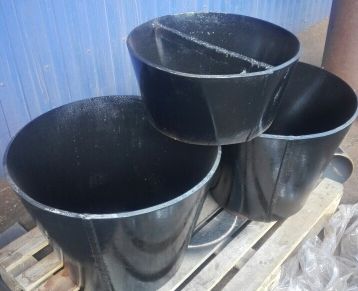

Сварные листовые концентрические и эксцентрические переходы ОСТ 34 10.753-97 из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций на Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С.

Пределы применения сварных листовых переходов:

Условное давление Ру, МПа (кгс/см2)

Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С

200

250

300

350

2,5 (25)

2,2 (22)

2,2 (22)

1,9 (19)

1,7 (17)

1,6 (16)

1,6 (16)

1,4 (14)

1,2 (12)

-

Для трубопроводов тепловых сетей допускается применение сварных листовых переходов на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.


переходы сварные ОСТ 34.10.753-97


Наименование Дн, мм Дн1, мм L, мм
Переход К 530х10-426х10 ст.09г2с ОСТ 34-10-753-97 530 426 260
Переход Э 530х10-426х10 ст.09г2с ОСТ 34-10-753-97 530 426 260
Переход К 530х12-426х12 ст.09г2с ОСТ 34-10-753-97 530 426 260
Переход Э 530х12-426х12 ст.09г2с ОСТ 34-10-753-97 530 426 260
Переход К 530х14-426х14 ст.09г2с ОСТ 34-10-753-97 530 426 260
Переход Э 530х14-426х14 ст.09г2с ОСТ 34-10-753-97 530 426 260
Переход К 630х10-426х10 ст.09г2с ОСТ 34-10-753-97 630 426 475
Переход Э 630х10-426х10 ст.09г2с ОСТ 34-10-753-97 630 426 475
Переход К 630х10-530х10 ст.09г2с ОСТ 34-10-753-97 630 530 225
Переход Э 630х10-530х10 ст.09г2с ОСТ 34-10-753-97 630 530 245
Переход К 630х12-426х12 ст.09г2с ОСТ 34-10-753-97 630 426 475
Переход Э 630х12-426х12 ст.09г2с ОСТ 34-10-753-97 630 426 475
Переход К 630х12-530х12 ст.09г2с ОСТ 34-10-753-97 630 530 245
Переход Э 630х12-530х12 ст.09г2с ОСТ 34-10-753-97 630 530 245
Переход К 630х14-426х14 ст.09г2с ОСТ 34-10-753-97 630 426 475
Переход Э 630х14-426х14 ст.09г2с ОСТ 34-10-753-97 630 426 475
Переход К 630х14-530х14 ст.09г2с ОСТ 34-10-753-97 630 530 225
Переход К 630х16-530х16 ст.09г2с ОСТ 34-10-753-97 630 530 225
Переход К 720х10-426х10 ст.09г2с ОСТ 34-10-753-97 720 426 700
Переход Э 720х10-426х10 ст.09г2с ОСТ 34-10-753-97 720 426 700
Переход К 720х10-530х10 ст.09г2с ОСТ 34-10-753-97 720 530 450
Переход Э 720х10-530х10 ст.09г2с ОСТ 34-10-753-97 720 530 450
Переход К 720х10-530х14 ст.09г2с ОСТ 34-10-753-97 720 530 450
Переход К 720х10-630х10 ст.09г2с ОСТ 34-10-753-97 720 630 215
Переход Э 720х10-630х10 ст.09г2с ОСТ 34-10-753-97 720 630 215
Переход К 720х12-426х12 ст.09г2с ОСТ 34-10-753-97 720 426 700
Переход К 720х12-426х12 ст.20 ОСТ 34-10-753-97 720 426 700
Переход Э 720х12-426х12 ст.09г2с ОСТ 34-10-753-97 720 426 700
Переход К 720х12-530х12 ст.09г2с ОСТ 34-10-753-97 720 530 700
Переход К 720х14-530х14 ст.20 ОСТ 34-10-753-97 720 530 450
Переход К 720х14-630х14 ст.09г2с ОСТ 34-10-753-97 720 630 250
Переход Э 720х14-630х14 ст.09г2с ОСТ 34-10-753-97 720 630 235
Переход К 820х10-426х10 ст.09г2с ОСТ 34-10-753-97 820 426 930
Переход Э 820х10-426х10 ст.09г2с ОСТ 34-10-753-97 820 426 930
Переход К 820х10-530х10 ст.09г2с ОСТ 34-10-753-97 820 530 690
Переход К 820х10-630х10 ст.09г2с ОСТ 34-10-753-97 820 630 455
Переход Э 820х10-630х10 ст.09г2с ОСТ 34-10-753-97 820 630 455
Переход К 820х10-720х10 ст.09г2с ОСТ 34-10-753-97 820 720 250
Переход Э 820х10-720х10 ст.09г2с ОСТ 34-10-753-97 820 720 250
Переход К 820х12-426х12 ст.09г2с ОСТ 34-10-753-97 820 426 930
Переход Э 820х12-426х12 ст.09г2с ОСТ 34-10-753-97 820 426 930
Переход К 820х12-530х12 ст.09г2с ОСТ 34-10-753-97 820 530 680
Переход Э 820х12-530х12 ст.09г2с ОСТ 34-10-753-97 820 530 680
Переход К 820х12-630х12 ст.09г2с ОСТ 34-10-753-97 820 630 465
Переход Э 820х12-630х12 ст.09г2с ОСТ 34-10-753-97 820 630 465
Переход К 820х12-720х12 ст.09г2с ОСТ 34-10-753-97 820 720 240
Переход К 820х12-720х12 ст.20 ОСТ 34-10-753-97 820 720 240
Переход Э 820х12-720х12 ст.09г2с ОСТ 34-10-753-97 820 720 240
Переход К 820х14-426х14 ст.09г2с ОСТ 34-10-753-97 820 426 930
Переход К 820х14-530х14 ст.09г2с ОСТ 34-10-753-97 820 530 680
Переход Э 820х14-530х14 ст.09г2с ОСТ 34-10-753-97 820 530 680
Переход К 820х14-630х14 ст.09г2с ОСТ 34-10-753-97 820 630 465
Переход Э 820х14-630х14 ст.09г2с ОСТ 34-10-753-97 820 630 465
Переход К 820х14-720х14 ст.09г2с ОСТ 34-10-753-97 820 720 240
Переход Э 820х14-720х14 ст.09г2с ОСТ 34-10-753-97 820 720 240
Переход К 920х12-530х12 ст.09г2с ОСТ 34-10-753-97 920 530 925
Переход К 920х12-630х12 ст.09г2с ОСТ 34-10-753-97 920 630 920
Переход К 920х12-720х12 ст.09г2с ОСТ 34-10-753-97 920 720 475
Переход К 920х12-820х12 ст.17Г1С ОСТ 34-10-753-97 920 820 250
Переход К 1020х10-530х10 ст.09г2с ОСТ 34-10-753-97 1020 530 1155
Переход Э 1020х10-530х10 ст.09г2с ОСТ 34-10-753-97 1020 530 1155
Переход К 1020х10-630х10 ст.09г2с ОСТ 34-10-753-97 1020 630 920
Переход К 1020х10-720х10 ст.09г2с ОСТ 34-10-753-97 1020 720 700
Переход Э 1020х10-720х10 ст.09г2с ОСТ 34-10-753-97 1020 720 715
Переход К 1020х10-820х10 ст.09г2с ОСТ 34-10-753-97 1020 820 485
Переход Э 1020х10-820х10 ст.09г2с ОСТ 34-10-753-97 1020 820 485
Переход К 1020х10-920х10 ст.09г2с ОСТ 34-10-753-97 1020 920 475
Переход К 1020х12-530х12 ст.09г2с ОСТ 34-10-753-97 1020 530 1140
Переход Э 1020х12-530х12 ст.09г2с ОСТ 34-10-753-97 1020 530 1140
Переход К 1020х12-630х12 ст.09г2с ОСТ 34-10-753-97 1020 630 920
Переход Э 1020х12-630х12 ст.09г2с ОСТ 34-10-753-97 1020 630 920
Переход К 1020х12-720х12 ст.09г2с ОСТ 34-10-753-97 1020 720 695
Переход Э 1020х12-720х12 ст.09г2с ОСТ 34-10-753-97 1020 720 695
Переход К 1020х12-820х12 ст.09г2с ОСТ 34-10-753-97 1020 820 475
Переход К 1020х12-820х12 ст.20 ОСТ 34-10-753-97 1020 820 475
Переход Э 1020х12-820х12 ст.09г2с ОСТ 34-10-753-97 1020 820 475
Переход К 1020х14-530х14 ст.09г2с ОСТ 34-10-753-97 1020 530 1140
Переход Э 1020х14-530х14 ст.09г2с ОСТ 34-10-753-97 1020 530 1140
Переход К 1020х14-630х14 ст.09г2с ОСТ 34-10-753-97 1020 630 920
Переход Э 1020х14-630х14 ст.09г2с ОСТ 34-10-753-97 1020 630 920
Переход К 1020х14-720х14 ст.09г2с ОСТ 34-10-753-97 1020 720 695
Переход Э 1020х14-720х14 ст.09г2с ОСТ 34-10-753-97 1020 720 695
Переход Э 1020х14-820х14 ст.09г2с ОСТ 34-10-753-97 1020 820 475
Переход К 1220х12-630х12 ст.09г2с ОСТ 34-10-753-97 1220 630 1390
Переход Э 1220х12-630х12 ст.09г2с ОСТ 34-10-753-97 1220 630 1390
Переход К 1220х12-720х12 ст.09г2с ОСТ 34-10-753-97 1220 720 1180
Переход Э 1220х12-720х12 ст.09г2с ОСТ 34-10-753-97 1220 720 1180
Переход К 1220х12-820х12 ст.09г2с ОСТ 34-10-753-97 1220 820 945
Переход Э 1220х12-820х12 ст.09г2с ОСТ 34-10-753-97 1220 820 950
Переход К 1220х12-1020х12 ст.09г2с ОСТ 34-10-753-97 1220 1020 485
Переход Э 1220х12-1020х12 ст.09г2с ОСТ 34-10-753-97 1220 1020 490
Переход К 1220х14-630х14 ст.09г2с ОСТ 34-10-753-97 1220 630 1390
Переход Э 1220х14-630х14 ст.09г2с ОСТ 34-10-753-97 1220 630 1390
Переход К 1220х14-720х14 ст.09г2с ОСТ 34-10-753-97 1220 720 1180
Переход Э 1220х14-720х14 ст.09г2с ОСТ 34-10-753-97 1220 720 1165
Переход К 1220х14-820х14 ст.09г2с ОСТ 34-10-753-97 1220 820 950
Переход Э 1220х14-820х14 ст.09г2с ОСТ 34-10-753-97 1220 820 945
Переход К 1220х14-1020х14 ст.09г2с ОСТ 34-10-753-97 1220 1020 485
Переход Э 1220х14-1020х14 ст.09г2с ОСТ 34-10-753-97 1220 1020 490
Переход К 1220х16-630х16 ст.09г2с ОСТ 34-10-753-97 1220 630 1390
Переход Э 1220х16-630х16 ст.09г2с ОСТ 34-10-753-97 1220 630 1390
Переход К 1220х16-720х16 ст.09г2с ОСТ 34-10-753-97 1220 720 1165
Переход Э 1220х16-720х16 ст.09г2с ОСТ 34-10-753-97 1220 720 1165
Переход К 1220х16-820х16 ст.09г2с ОСТ 34-10-753-97 1220 820 945
Переход Э 1220х16-820х16 ст.09г2с ОСТ 34-10-753-97 1220 820 945
Переход Э 1220х16-1020х16 ст.09г2с ОСТ 34-10-753-97 1220 1020 490
Переход Э 1420х12-720х12 ст.09г2с ОСТ 34-10-753-97 1420 720 1640
Переход Э 1420х12-820х12 ст.09г2с ОСТ 34-10-753-97 1420 820 1405
Переход Э 1420х12-1020х12 ст.09г2с ОСТ 34-10-753-97 1420 1020 940
Переход Э 1420х12-1220х12 ст.09г2с ОСТ 34-10-753-97 1420 1220 475
Переход К 1420х14-720х14 ст.09г2с ОСТ 34-10-753-97 1420 720 1640
Переход Э 1420х14-720х14 ст.09г2с ОСТ 34-10-753-97 1420 720 1640
Переход К 1420х14-820х14 ст.09г2с ОСТ 34-10-753-97 1420 820 1405
Переход Э 1420х14-820х14 ст.09г2с ОСТ 34-10-753-97 1420 820 1405
Переход К 1420х14-1020х14 ст.09г2с ОСТ 34-10-753-97 1420 1020 940
Переход Э 1420х14-1020х14 ст.09г2с ОСТ 34-10-753-97 1420 1020 940
Переход К 1420х14-1220х14 ст.09г2с ОСТ 34-10-753-97 1420 1220 475
Переход Э 1420х14-1220х14 ст.09г2с ОСТ 34-10-753-97 1420 1220 475
Переход Э 1420х16-720х16 ст.09г2с ОСТ 34-10-753-97 1420 720 1640
Переход Э 1420х16-820х16 ст.09г2с ОСТ 34-10-753-97 1420 820 1405
Переход Э 1420х16-1020х16 ст.09г2с ОСТ 34-10-753-97 1420 1020 940
Переход Э 1420х16-1220х16 ст.09г2с ОСТ 34-10-753-97 1420 1220 475
Переход К 1420х18-1020х18 ст.09г2с ОСТ 34-10-753-97 1420 1020 940


Купить сварные листовые концентрические и эксцентрические переходы ОСТ 34 10.753-97 по оптимальным ценам можно в г. Челябинск тел. +7 (351) 230-90-85.
