Переходы сварные концентрические и эксцентрические из углеродистой стали на Ру 2,5 МПа (≈ 25 кгс/см2).


переходы сварные ОСТ 36-22-77


Назначение и условия применения переходов- по ОСТ 36-19-77.

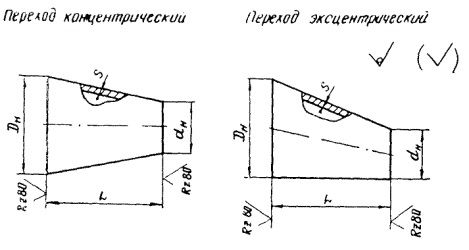

Конструкция, размеры, массаиусловное давление переходов должны соответствовать указанным на чертеже и в таблице.


Размеры, мм

Условное давление Ру, МПа (≈ кгс/см2), не более, для сред

Масса, кг

Dу

dу

Dн

dн

L

S

неагрессивных

среднеагрессивных

500

300

530

325

500

7

1,6 (16)

1,0 (10)

37

8

2,5 (25)

-

42

12

-

2,5 (25)

63

500

100

530

426

500

7

1,6 (16)

1,0 (10)

41

8

2,5 (25)

-

47

12

-

2,5 (25)

69

600

400

630

426

500

7

1,6 (16)

1,0 (10)

46

10

2,5 (25)

1,6 (16)

65

12

-

2,5 (25)

78

600

500

630

530

500

7

1,6 (16)

1,0 (10)

50

10

-

1,6 (16)

70

12

2,5 (25)

2,5 (25)

84

800

500

820

530

600

8

1,6 (16)

1,0 (10)

81

10

-

1,6 (16)

101

14

2,5 (25)

2,5 (25)

141

800

600

820

630

600

8

1,6 (16)

1,0 (10)

86

10

-

1,6 (16)

107

14

2,5 (25)

2,5 (25)

149

1000

600

1020

630

600

8

1,0 (10)

0,63 (6,3)

101

10

1,6 (16)

1,0 (10)

126

15

2,5 (25)

1,6 (16)

189

1000

800

1020

820

600

8

1,0 (10)

0,63 (6,3)

109

10

1,6 (16)

1,0 (10)

136

15

2,5 (25)

1,6 (16)

203

1200

800

1220

820

700

9

1,0 (10)

0,63 (6,3)

163

12

1,6 (16)

1,0 (10)

217

15

-

1,6 (16)

270

1200

1000

1220

1020

700

9

1,0 (10)

0,63 (6,3)

174

12

1,6 (16)

1,0 (10)

231

15

-

1,6 (16)

288











10

1,0 (10)

0,63 (6,3)

245

1400

1000

1420

1020

800

14

1,6 (16)

1,0 (10)

343











10

1,0 (10)

0,63 (6,3)

260

1400

1200

1420

1220

800

14

1,6 (16)

1,0 (10)

363


Переходы должны иметь неболее двух сварныхшвов, расположенных вдоль образующей конуса.

Материал и технические требования - по ОСТ 36-26-77.


Пример условного обозначения перехода Dн = 530 мм, dн = 426 мм и S = 12 мм из стали 09Г2С:

концентрического:

Переход К 530х426х12 ст.09Г2С ОСТ 36-22-77;

эксцентрического:

Переход Э 530х426х12 ст.09Г2С ОСТ 36-22-77.


Продажа перехода сварного ОСТ 36-22-77 экцентического и концентирического в Челябинске по договорным ценам тел. +7 (351) 230-90-85.
