переходы ГОСТ 17378-2001 исполнение 1

переходы ГОСТ 17378-2001 исполнение 1


Продукция / Детали трубопроводов / Переходы


Бесшовные приварные концентрические и эксцентрические переходы ГОСТ 17378-2001 из углеродистой и низколегированной стали можно купить в нашей компании в Челябинске по оптимальным ценам.


Основной перечень поставляемых изделий:

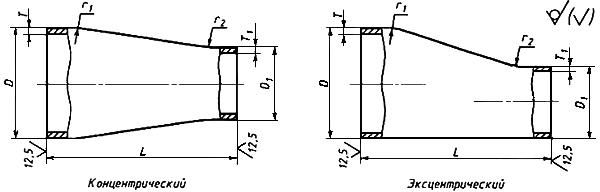

Переходы штампованные бесшовные, конструкция по ГОСТ 17378-2001, исполнение 1 сталь 20, 09Г2.

Возможна поставка оцинкованных переходов исполнения 1.

Область применения переходов - в соответствии с разделом 1 ГОСТ 17380.

Типоразмер Типоразмер
переход П К 1-26,9х2-21,3х2 ГОСТ 17378-2001 переход П К 1-88,9х3,2-60,3х2,9 ГОСТ 17378-2001
переход П К 1-26,9х3,2-21,3х3,2 ГОСТ 17378-2001 переход П К 1-88,9х5,6-60,3х4 ГОСТ 17378-2001
переход П К 1-26,9х4-21,3х4 ГОСТ 17378-2001 переход П К 1-88,9х8-60,3х5,6 ГОСТ 17378-2001
переход П К 1-33,7х2,3-21,3х2 ГОСТ 17378-2001 переход П К 1-88,9х3,2-76,1х2,9 ГОСТ 17378-2001
переход П К 1-33,7х3,2-21,3х3,2 ГОСТ 17378-2001 переход П К 1-88,9х5,6-76,1х5 ГОСТ 17378-2001
переход П К 1-33,7х4,5-21,3х4 ГОСТ 17378-2001 переход П К 1-88,9х8-76,1х7,1 ГОСТ 17378-2001
переход П К 1-33,7х2,3-26,9х2 ГОСТ 17378-2001 переход П К 1-114,3х3,6-76,1х2,9 ГОСТ 17378-2001
переход П К 1-33,7х3,2-26,9х3,2 ГОСТ 17378-2001 переход П К 1-114,3х6,3-76,1х5 ГОСТ 17378-2001
переход П К 1-33,7х4,5-26,9х4 ГОСТ 17378-2001 переход П К 1-114,3х8,8-76,1х7,1 ГОСТ 17378-2001
переход П К 1-42,4х2,6-21,3х2 ГОСТ 17378-2001 переход П К 1-114,3х3,6-88,9х3,2 ГОСТ 17378-2001
переход П К 1-42,4х3,6-21,3х3,2 ГОСТ 17378-2001 переход П К 1-114,3х6,3-88,9х5,6 ГОСТ 17378-2001
переход П К 1-42,4х5-21,3х4 ГОСТ 17378-2001 переход П К 1-114,3х8,8-88,9х8 ГОСТ 17378-2001
переход П К 1-42,4х2,6-26,9х2 ГОСТ 17378-2001 переход П К 1-139,7х4-88,9х3,2 ГОСТ 17378-2001
переход П К 1-42,4х3,6-26,9х3,2 ГОСТ 17378-2001 переход П К 1-139,7х6,3-88,9х5,6 ГОСТ 17378-2001
переход П К 1-42,4х5-26,9х4 ГОСТ 17378-2001 переход П К 1-139,7х10-88,9х8 ГОСТ 17378-2001
переход П К 1-42,4х2,6-33,7х2,3 ГОСТ 17378-2001 переход П К 1-139,7х4-114,3х3,6 ГОСТ 17378-2001
переход П К 1-42,4х3,6-33,7х3,2 ГОСТ 17378-2001 переход П К 1-139,7х6,3-114,3х6,3 ГОСТ 17378-2001
переход П К 1-42,4х5-33,7х4,5 ГОСТ 17378-2001 переход П К 1-139,7х10-114,3х8,8 ГОСТ 17378-2001
переход П К 1-48,3х2,6-26,9х2 ГОСТ 17378-2001 переход П К 1-168,3х4,5-114,3х3,6 ГОСТ 17378-2001
переход П К 1-48,3х3,6-26,9х3,2 ГОСТ 17378-2001 переход П К 1-168,3х7,1-114,3х6,3 ГОСТ 17378-2001
переход П К 1-48,3х5-26,9х4 ГОСТ 17378-2001 переход П К 1-168,3х11-114,3х8,8 ГОСТ 17378-2001
переход П К 1-48,3х2,6-33,7х2,3 ГОСТ 17378-2001 переход П К 1-219,1х6,3-139,7х4 ГОСТ 17378-2001
переход П К 1-48,3х3,6-33,7х3,2 ГОСТ 17378-2001 переход П К 1-219,1х8-139,7х6,3 ГОСТ 17378-2001
переход П К 1-48,3х5-33,7х4,5 ГОСТ 17378-2001 переход П К 1-219,1х12,5-139,7х10 ГОСТ 17378-2001
переход П К 1-48,3х2,6-42,4х2,6 ГОСТ 17378-2001 переход П К 1-219,1х6,3-168,3х4,5 ГОСТ 17378-2001
переход П К 1-48,3х3,6-42,4х3,6 ГОСТ 17378-2001 переход П К 1-219,1х8-168,3х7,1 ГОСТ 17378-2001
переход П К 1-48,3х5-42,4х5 ГОСТ 17378-2001 переход П К 1-219,1х12,5-168,3х11 ГОСТ 17378-2001
переход П К 1-60,3х2,9-33,7х2,3 ГОСТ 17378-2001 переход П К 1-273х6,3-168,3х4,5 ГОСТ 17378-2001
переход П К 1-60,3х4-33,7х3,2 ГОСТ 17378-2001 переход П К 1-273х10-168,3х7,1 ГОСТ 17378-2001
переход П К 1-60,3х5,6-33,7х4,5 ГОСТ 17378-2001 переход П К 1-273х6,3-219,1х6,3 ГОСТ 17378-2001
переход П К 1-60,3х2,9-42,4х2,6 ГОСТ 17378-2001 переход П К 1-273х10-219,1х8 ГОСТ 17378-2001
переход П К 1-60,3х4-42,4х3,6 ГОСТ 17378-2001 переход П К 1-323,9х7,1-219,1х6,3 ГОСТ 17378-2001
переход П К 1-60,3х5,6-42,4х5 ГОСТ 17378-2001 переход П К 1-323,9х10-219,1х8 ГОСТ 17378-2001
переход П К 1-60,3х2,9-48,3х2,6 ГОСТ 17378-2001 переход П К 1-323,9х7,1-273х6,3 ГОСТ 17378-2001
переход П К 1-60,3х4-48,3х3,6 ГОСТ 17378-2001 переход П К 1-323,9х10-273х10 ГОСТ 17378-2001
переход П К 1-60,3х5,6-48,3х5 ГОСТ 17378-2001 переход П К 1-114,3х3,6-60,3х2,9 ГОСТ 17378-2001
переход П К 1-76,1х2,9-42,4х2,6 ГОСТ 17378-2001 переход П К 1-114,3х6,3-60,3х4,0 ГОСТ 17378-2001
переход П К 1-76,1х5-42,4х3,6 ГОСТ 17378-2001 переход П К 1-114,3х8,8-60,3х5,6 ГОСТ 17378-2001
переход П К 1-76,1х7,1-42,4х5 ГОСТ 17378-2001 переход П К 1-139,7х4-76,1х2,9 ГОСТ 17378-2001
переход П К 1-76,1х2,9-48,3х2,6 ГОСТ 17378-2001 переход П К 1-139,7х6,3-76,1х5,0 ГОСТ 17378-2001
переход П К 1-76,1х5-48,3х3,6 ГОСТ 17378-2001 переход П К 1-139,7х10,0-76,1х7,1 ГОСТ 17378-2001
переход П К 1-76,1х7,1-48,3х5 ГОСТ 17378-2001 переход П К 1-168,3х4,5-88,9х3,2 ГОСТ 17378-2001
переход П К 1-76,1х2,9-60,3х2,9 ГОСТ 17378-2001 переход П К 1-168,3х7,1-88,9х5,6 ГОСТ 17378-2001
переход П К 1-76,1х5-60,3х4 ГОСТ 17378-2001 переход П К 1-168,3х11,0-88,9х8,8 ГОСТ 17378-2001
переход П К 1-76,1х7,1-60,3х5,6 ГОСТ 17378-2001 переход П К 1-168,3х4,5-139,7х4 ГОСТ 17378-2001

переход П К 1-168,3х7,1-139,7х6,3 ГОСТ 17378-2001

переход П К 1-168,3х11,0-139,7х10,0 ГОСТ 17378-2001


Примеры условных обозначений:


- концентрического перехода исполнения 1, D=76,1 мм, T=2,9 мм,  D1=48,3 мм,  T1=2,6 мм из стали марки 20:

Переход К-1-76,1х2,9-48,3х2,6 ст.20 ГОСТ 17378-2001;


- концентрического перехода исполнения 1, D=48,3 мм, T=2,6 мм,  D1=26,9 мм,  T1=2,0 мм из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:

Переход П К-1-48,3х2,6-26,9х2,0 ст.09Г2С ГОСТ 17378-2001;


- концентрического перехода исполнения 1, D=60,3 мм, T=4,0 мм,  D1=33,7 мм,  T1=3,2 мм из стали марки 12Х18Н10Т:

Переход К-1-60,3х4,0-33,7х3,2 ст.12Х18Н10Т геом. ГОСТ 17378-2001.



По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление переходов других размеров.
