отводы сварные секторные ОСТ 34.10.752-97

отводы сварные секторные ОСТ 34.10.752-97


Продукция / Детали трубопроводов / Отводы


Область применения: трубопроводы тепловых сетей рабочее давление до 2,5 МПа, рабочая температура до 200 град. С.

Условное давление, PN (Ру): 1,6/2,5 МПа
Наружный диаметр, D: 108 - 1620 мм
Угол, гр.: 15,30,45,60,90
Радиус гиба, R: 1,0 и 1,5 Ду
Материал: 20, 17Г1С, 09Г2С

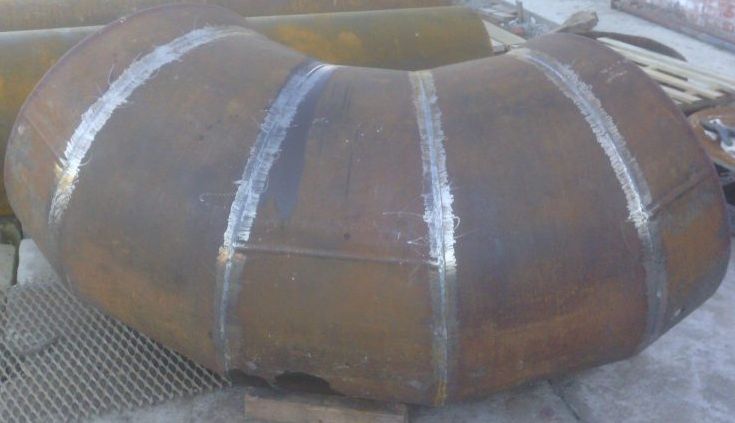

отводы сварные секторные ОСТ 34.10.752-97

Пример условного обозначения сварного секторного колена с утлом разворота потока α 90°, из трубы диаметром 1020 мм и толщиной стенки 14 мм на условное давление Pу 2,5 МПа, радиус диба R1,5 :

Колено 90° 1020×14 - 2,5 159 ОСТ 34 10.752-97

Пример условного обозначения сварного секторного колена с утлом разворота потока α 90°, из трубы диаметром 720 мм и толщиной стенки 9 мм на условное давление Pу 2,5 МПа, в котором вместо концевых секторов используются трубы с косым срезом (тип А) с длинами 2000 и 2500 мм, R1,5:

Колено 90° 720×9 - 2000×2500 - 2,5 155 ОСТ 34 10.752-97

Сварной секторный отвод (колено), угол 90 гр. из трубы диаметром 426 мм, толщиной стенки 10 мм на Ру = 2,5 МПа


Наименование

Ду, мм

Ру, МПа

Масса, кг

15°

30°

45°

60°

90°

Отвод 108×4 ОСТ 34.10.752-97

100

2,5

2,3

2,4

3,6

3,8

6,2

Отвод 133×4 ОСТ 34.10.752-97

125

2,5

3,9

3,1

4,6

4,9

8,1

Отвод 159×5 ОСТ 34.10.752-97

150

2,5

4,3

4,7

7,1

7,6

12,3

Отвод 219×7 ОСТ 34.10.752-97

200

2,5

8,6

9,7

14,6

15,7

25,6

Отвод 273×8 ОСТ 34.10.752-97

250

2,5

12,8

17,1

23,0

28,8

40,9

Отвод 325×8 ОСТ 34.10.752-97

300

2,5

15,7

23,0

31,5

39,8

56,8

Отвод 377×9 ОСТ 34.10.752-97

350

2,5

21,0

25,4

46,2

50,8

84,3

Отвод 426×10 ОСТ 34.10.752-97

400

2,5

27,2

36,0

64,3

72,0

118,4

Отвод 530×8 ОСТ 34.10.752-97

500

2,5

32,9

44,6

66,9

89,2

134,0

39,3

55,3

76,3

96,6

138,5

Отвод 630×12 ОСТ 34.10.752-97

600

2,5

66,1

94,8

141,7

189,2

283,3

53,6

81,8

113,9

145,2

209,4

Отвод 720×9 ОСТ 34.10.752-97

700

2,5

62,2

92,8

138,2

135,6

276,4

58,6

95,2

133,4

171,1

247,6

Отвод 820×11 ОСТ 34.10.752-97

800

2,5

73,1

146,8

218,9

293,7

438,8

71,3

98,5

169,9

197,0

317,7

Отвод 1020×14 ОСТ 34.10.752-97

1000

2,5

144,1

288,5

431,2

577,1

862,5

132,3

194,1

281,9

388,2

579,0

Отвод 1220×14 ОСТ 34.10.752-97

1200

2,5

206,0

413,4

616,9

326,7

1233,7

231,9

356,8

534,2

713,5

1068,5

Отвод 426×9 ОСТ 34.10.752-97

400

1,6

25,6

32,4

64,3

64,8

118,4

27,2

34,4

58,7

Отвод 530×8 ОСТ 34.10.752-97

500

1,6

-

40,3

55,5

70,3

100,7

Отвод 630×8 ОСТ 34.10.752-97

600

1,6

55,1

79,0

118,5

158,1

236,7

44,7

68,3

95,0

121,4

174,6

Отвод 720×9 ОСТ 34.10.752-97

700

1,6

48,0

77,9

109,3

140,1

202,8

Отвод 820×9 ОСТ 34.10.752-97

800

1,6

59,8

120,2

179,3

240,5

358,5

58,3

80,6

138,9

161,3

259,9

Отвод 1020×10 ОСТ 34.10.752-97

1000

1,6

102,7

206,4

308,2

412,8

616,3

94,3

138,6

206,5

277,2

413,0

Отвод 1220×11 ОСТ 34.10.752-97

1200

1,6

161,6

325,0

484,7

650,0

969,4

141,3

218,0

325,9

436,1

651,8

Отвод 1420×14 ОСТ 34.10.752-97

1400

1,6

278,0

558,6

835,7

1117,2

1671,3

236,6

374,6

561,9

748,8

1123,8

Отвод 1620×14 ОСТ 34.10.752-97

1600

1,6

361,9

727,9

1096,4

1455,7

2206,2

313,3

626,2

945,1

1252,3

1901,6


Отводы сварные сккторные предназначены для соединения трубопроводов тепловых  электростанций.   Стандарт соответствует требованиям правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды, утвержденным Госгортехнадзором РФ.
